집 안 불이 갑자기 꺼지고 차단기 손잡이가 아래로 내려가 있으면 먼저 "누전인가?" 하고 생각하게 됩니다. 그런데 차단기가 내려갔다는 사실 하나만으로는 원인을 누전이라고 단정할 수 없습니다. 전기를 한꺼번에 많이 써서 생기는 과부하, 전선 사이에 잘못된 통로가 생기는 단락도 차단기를 작동시키는 원인이 될 수 있기 때문입니다.
- 누전, 과부하, 단락은 전류의 경로나 크기에서 차이가 나는 이상 상태입니다.
- ‘누전차단기’라는 이름과 달리, 제품마다 과부하까지 함께 막아주는 것도 있고 누전만 담당하는 것도 있습니다.
- 차단기가 올라가지 않거나 반복해서 내려간다면 억지로 조작하지 말고 점검을 받아야 합니다.

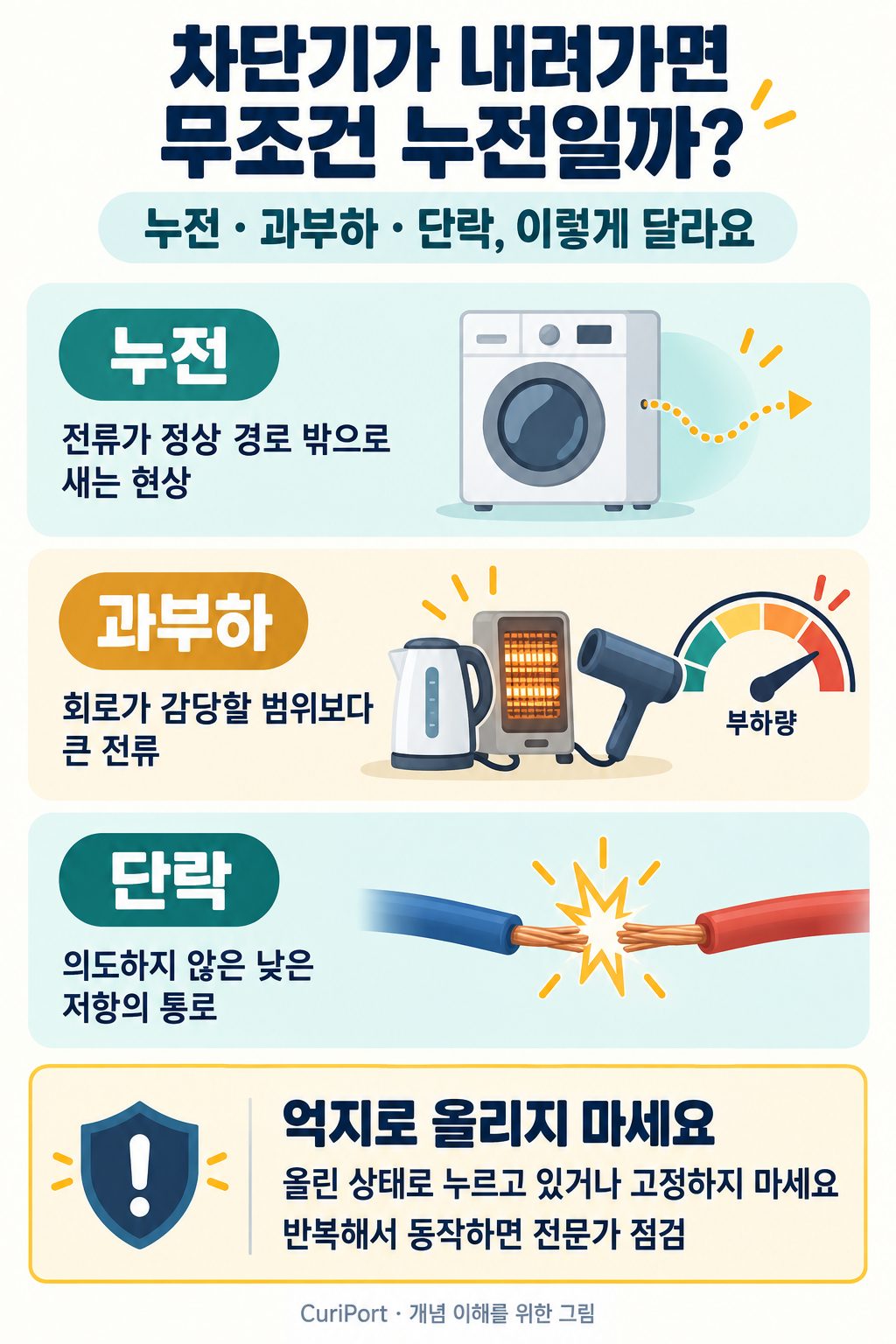

개념을 쉽게 설명하기 위해 CuriPort에서 제작한 AI 인포그래픽입니다. 실제 배선도나 고장 판정용 그림은 아닙니다.
비슷해 보여도 다른 세 가지 이상
| 구분 | 어떤 상태인가요? | 이해를 돕는 예 |
|---|---|---|
| 누전 | 전류가 정상적인 전기 경로를 벗어나 흐르는 상태 | 손상된 절연 부분을 통해 기기 외함이나 대지 쪽으로 전류가 흐르는 경우 |
| 과부하 | 정상 회로로 흐르는 전류가 그 회로가 감당할 범위를 넘는 상태 | 같은 회로에서 소비전력이 큰 기기를 함께 사용하는 경우 |
| 단락 | 서로 연결되면 안 되는 도체 사이에 저항이 매우 낮은 통로가 생긴 상태 | 손상된 전선 사이가 직접 닿아 큰 전류가 흐르는 경우 |
한국전기안전공사 임종민 사고조사부장이 한국화재보험협회 「방재와 보험」 2014년 가을호에 기고한 「전기화재의 원인과 예방대책」은 허용전류를 넘는 사용에 따른 과부하와, 손상된 도선끼리 직접 닿거나 금속체를 매개로 이어졌을 때 생기는 단락의 원리를 설명합니다. 세 가지 모두 차단기 동작으로 전기가 끊기는 결과로 나타날 수 있습니다. 과부하는 정상 경로에서 전류가 지나치게 커지는 상태이고, 누전과 단락은 의도하지 않은 경로로 전류가 흐른다는 차이가 있습니다.
‘누전’차단기인데 과부하 때문에도 내려가나요
현장에서 흔히 부르는 배선용차단기(MCCB)는 일반적으로 과부하와 단락을 보호합니다. 누전차단기는 ELB 또는 ELCB라고 부르는데, 제품 중에는 누전뿐 아니라 과부하와 단락 보호까지 함께 하는 제품도 있습니다.
따라서 누전차단기가 내려갔다고 해서 원인이 반드시 누전인 것은 아닙니다. 제품에 표시된 보호 기능을 확인해야 합니다. 점검을 요청할 때 설치된 차단기가 어떤 기능을 갖춘 제품인지 함께 확인하면 도움이 됩니다.
언제 내려갔는지는 힌트일 뿐이에요
여러 전자제품을 한꺼번에 켜둔 채 차단기가 내려갔다면 과부하를 의심해볼 만하고, 특정 기기를 켤 때마다 반복된다면 그 기기 주변을 눈여겨볼 만합니다. 이런 상황 정보는 점검할 때 분명 쓸모 있는 단서입니다. 다만 그 자체가 확정 진단은 아닙니다. 언제, 무엇을 쓰다가 문제가 생겼는지는 참고 자료일 뿐이고, 실제 원인은 배선과 연결된 기기 상태까지 확인해야 알 수 있습니다.
점검을 요청할 때 알려주면 좋은 것들
관리사무소나 전기 점검 담당자에게 연락할 때는 문제가 생긴 시각, 그 당시 사용하고 있던 기기, 전기가 끊긴 공간, 그리고 같은 문제가 반복되었는지를 함께 알려주면 좋습니다. 이를 확인하려고 분전반을 분해하거나 배선을 직접 만지지는 마세요.
억지로 올리지는 마세요
차단기가 올라가지 않거나 다시 내려간다면 억지로 올리지 마세요. 올라간 상태로 손잡이를 계속 누르고 있거나, 테이프나 물건으로 고정해서도 안 됩니다. 불편하더라도 원인을 확인하는 것이 먼저입니다. 원인이 남아 있는 상태에서 전원을 반복해서 넣는 행동은 피해야 하고, 한 번 다시 올라갔다고 문제가 끝났다고 판단하지도 마세요.
차단기가 자꾸 반복해서 내려가거나, 콘센트나 배선 주변에 탄 흔적이 보이거나, 지직거리는 소리가 나거나 불꽃이 보인다면 그 즉시 사용을 멈추고 전문가의 점검을 받아야 하는 신호입니다. 한국전력공사도 누전차단기가 자주 동작한다고 해서 이를 제거하지 말고, 전기공사업체의 확인과 점검을 받도록 안내하고 있습니다.
누전과 과부하, 단락의 차이를 알아두면 나중에 점검 결과를 들었을 때 훨씬 쉽게 이해할 수 있습니다. 무엇을 쓰던 중이었는지, 어디에서 문제가 생겼는지를 함께 살펴보는 습관이 원인을 찾는 첫걸음이 되어줄 것입니다.
